预制梁混凝土浇筑质量控制办法研讨

发表时间: 2021-02-01 08:50:51

作者: 墙板生产线

来源: www.haitianjidian.com

浏览:

预制梁混凝土浇筑质量控制办法研讨


随着我国道路建立的开展,桥梁工程在线路中的应用越来越多。受工期和场地的限制,大多数公路、铁路桥采用预制梁。预制梁的施工质量是整个桥梁工程的关键,预制梁质量受多种要素影响,其中对梁的质量影响不可无视的要素中包括制备混凝土的原资料及其施工工艺。插入式振捣和附着式振捣是目前混凝土浇筑经常用的办法,而混凝土振捣质量通常由有经历的施人员控制,受人为要素影响较大。因而为减少或防止人为要素的影响,进步混凝土振捣机具的智能化和自动化水平势在必行。混凝土浇筑的振捣质量对预制梁混凝土浇筑质量有重要的影响作用。本文在原有的振动器控制柜根底上,编写程序,增加控制功用,经过现场实验严厉控制了振捣时间,使混凝土振捣充沛,既不漏振也不过振,进步了混凝土梁浇筑质量。


一、混凝土质量的影响要素


制造混凝土的原资料和施工工艺是影响混凝土质量的重要要素。

       轻质墙板生产线  墙板机器设备厂家  墙板机厂家  陶粒板设备

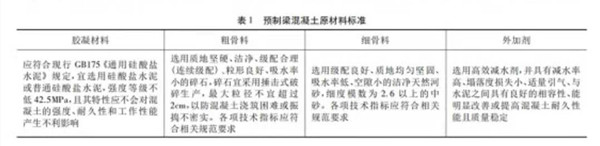

在预制梁的消费过程中,关于原资料的选择是十分重要的,即要对施工资料质量停止控制。预制混凝土梁的原资料包括胶凝资料、粗骨料、细骨料和外加剂等,其控制规范如表1所示。

随着我国道路建立的开展,桥梁工程在线路中的应用越来越多。受工期和场地的限制,大多数公路、铁路桥采用预制梁。预制梁的施工质量是整个桥梁工程的关键,预制梁质量受多种要素影响,其中对梁的质量影响不可无视的要素中包括制备混凝土的原资料及其施工工艺。插入式振捣和附着式振捣是目前混凝土浇筑经常用的办法,而混凝土振捣质量通常由有经历的施人员控制,受人为要素影响较大。因而为减少或防止人为要素的影响,进步混凝土振捣机具的智能化和自动化水平势在必行。混凝土浇筑的振捣质量对预制梁混凝土浇筑质量有重要的影响作用。本文在原有的振动器控制柜根底上,编写程序,增加控制功用,经过现场实验严厉控制了振捣时间,使混凝土振捣充沛,既不漏振也不过振,进步了混凝土梁浇筑质量。

       轻质墙板生产线  墙板机器设备厂家  墙板机厂家  陶粒板设备

二、混凝土质量的影响要素


制造混凝土的原资料和施工工艺是影响混凝土质量的重要要素。


在预制梁的消费过程中,关于原资料的选择是十分重要的,即要对施工资料质量停止控制。预制混凝土梁的原资料包括胶凝资料、粗骨料、细骨料和外加剂等,其控制规范如表1所示。

2、控制柜设计

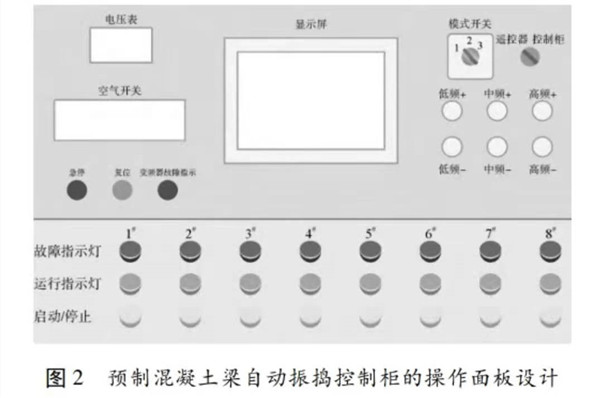

 预制混凝土梁自动振捣控制柜的操作面板设计如图2所示,包括电压表、空气开关、显现屏、形式开关、遥控器-控制柜、底中高频、急停、复位、变频器毛病指示以及每一振动电机对应的毛病指示灯、运转指示灯、启动、中止等。其中,电压表能够显现电压能否正常;触摸显现屏能够调整所选工作形式的低频、中频、高频三种频率段的工作时间;“急停”按钮控制变频器和一切振动电机同时中止工作。若运转时呈现毛病,变频器可自动停机维护,毛病状况包括过载、缺相、短路、过压、欠压等。“毛病指示灯”亮,同时变频操作面板上面“变频器毛病指示”红灯亮,可依据变频器指示的毛病缘由,处置毛病。

三、施工流程及应用实例


预制混凝土梁外侧模板采用定型钢模板,为了便于装置附着式振动器,将法兰盘固定在钢模板外侧。预制梁混凝土浇筑时,混凝土从上注入,用直径为30mm和50mm的振捣棒交替运用,按部就班。然后运用自动振捣控制柜翻开附着式振动器停止振捣,两者互相配合,既确保混凝土的密实度,也保证其外观质量。


采用了自动控制柜后,预制混凝土梁的浇筑、振捣施工工艺流程为:

①用定型模板将法兰盘固定在预制梁外侧;

②在浇筑混凝土前装置带自动控制柜的附着式振动器;

③浇筑预制梁混凝土;

④插入式振捣棒振捣;

⑤自动控制柜控制附着式振动器振捣;

⑥养护。在以上浇筑振捣施工流程中应留意,混凝土浇筑时,应分三次停止浇筑,***次浇筑混凝土的高度应小于等于1/3梁高,采用插入式振动器停止振捣;然后停止第二次浇筑,浇筑混凝土的高度应小于等于2/3梁高,本次浇筑过程先采用插入式振动器振捣,当混凝土不再明显下沉、没有气泡、开端泛浆时,运用附着式振器振捣。在未运用自动振捣控制柜时,需求由人工控制附着式振动器的运用时间,该时间较短,人为控制误差较大。此时只用依据不同的参数停止设置即可自动控制附着式振动器停止振捣。余下混凝土的浇筑方式与第二次相同,待浇筑完成,***还要运用附着式振动器停止振捣,同样,只需事前设定好参数,自动振捣控制柜就可自动控制附着式振动器的振捣时间。


未运用自动控制柜执行该流程时,通常由有经历的工人控制附着式振动器各频段的振动时长,假如时长过大,则混凝土容易产生离析,假如时长过短,则振捣的不够充沛,混凝土不密实。运用自动振捣控制柜,就能够防止由于振捣时长的不精确惹起的混凝土质量问题,进步工程平安性,降低施工本钱。


为了推进施工工地规范化建立,进步配备自动化水平,预制混凝土梁自动振捣控制柜在京藏高速路某标段预制梁停止了试用,获得了预期效果,进步了混凝土浇筑质量,降低了消费本钱。图3为现场实验照片。
