这样高颜值的装配式墙板设备建筑你有没有见过

发表时间: 2020-12-21 10:05:13

作者: 墙板设备

来源: www.haitianjidian.com

浏览:

上海莘庄镇闵行新城拟建场地北临黎安路,南临秀文路,东临七莘路,西临金源中心等建筑及其地下室,西北侧为环湖路。总建筑面积 62706.0㎡,为装配整体式-饰面一体化预制外墙结构,预制率30%。

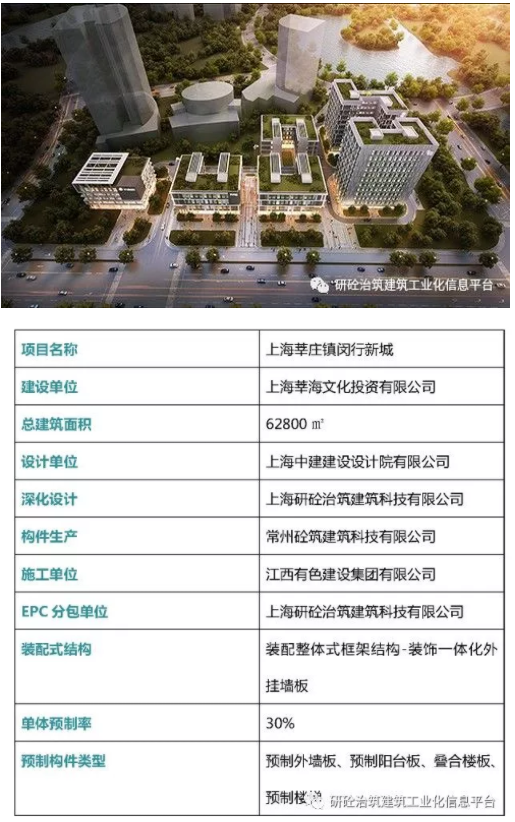

项目信息



技术特点

本项目结构为装配整体式框架结构,主要预制构件类型为预制外墙板、预制阳台板、叠合梁、叠合楼板、预制楼梯。单体预制率1#31.05%、2#30.07%、3#31.65%、4#31.54%、5#31.24%、6#30.11%。


1.艺术混凝土饰面一体化预制外墙

本项目采用艺术混凝土饰面一体化预制外墙,预制外墙模底部选用硅胶模,分为粗纹和细纹两种。硅胶模的选用塑造了预制外墙流畅的线条肌理,实现了外立面灵动优雅的艺术效果。



2.预制构件平面布置图

一层预制外墙平面布置图



外立面布置图


3.节点设计

连接方式


预制外墙的连接方式设计为上限下铰


防水设计

通过企口及预制外墙之间的减压空腔来处理其防水问题


4.BIM技术应用

结合BIM进行深化设计,减少设计的错漏碰缺。


BIM模型图


预制构件生产

本项目的预制构件在研砼治筑常州生产研发基地加工制作,生产完毕的构件直接运输至施工现场进行吊装。


艺术混凝土饰面一体化预制外墙


叠合梁


构件保护

在构件固定/运输/翻转过程中与构件外里面装饰纹路有接触的部位,在构件表面用珍珠棉加以保护。为防止在后续施工过程中装饰面受到污染,整板用缠绕膜加以包裹。具体做法是:先用缠绕膜多整板进行缠绕,后对接触部位用珍珠棉加强保护。

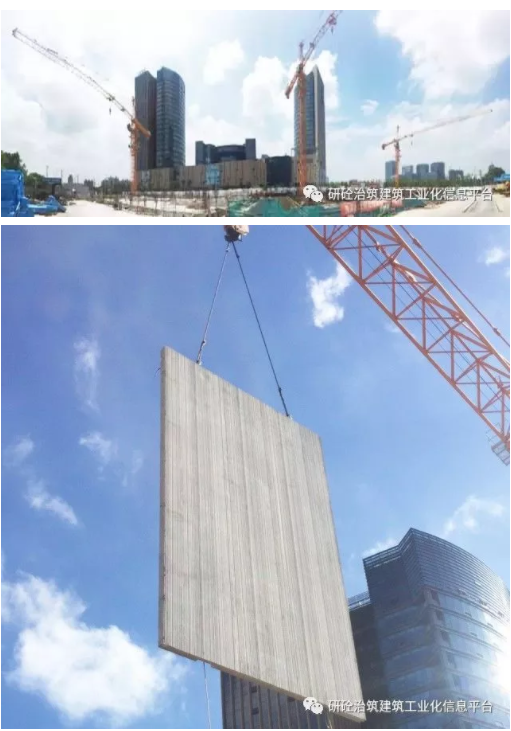

施工现场
